針對AoIP系統設計開發的網絡媒體時鐘及基帶時鐘的同步發生裝置。
功能特點
針對AoIP 系統，尤其是基帶混合型的 AoIP 系統
同時提供PTPv2、Word Clock、AES11/DARS、B-B、NTP、串口校時碼
衛星獲取高精度頻率和時間信號，內置恒溫晶振或可選銣鐘，平滑切換
電信級設計，支持雙機交叉連接備份，自動倒備
本地化的監視與操作，同時支持遠程監控
技術指標
頻率穩定度：
鎖定(北斗/GPS）: 1×10-12
非鎖定（Hold）:
普通OCXO（出廠標配）: 1×10-9
選配高端OCXO: 1×10-10
選配銣鐘: 5×10-11
跟蹤過程調節范圍: 小于±0.5 ppm
時間校準精度: ±25nS （鎖定衛星信號后）
PTP同步精度: 10納秒量級 （與網絡環境有關）
從時鐘客戶端數量: 單播256 個，多播不限量
采樣率: 32K-192KHz （出廠48KHz）
Word Clock 輸出特性: 4.5V@75Ω

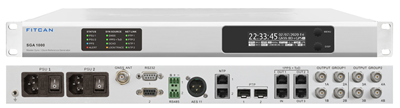

機箱結構：19英寸 1U 雙電源
接口參數
AoIP（PTP）: 2×SFP+ （適配光或電模塊）
Word Clock 輸出: 8×BNC （分2組，可按組換配 B-B 模塊）
AES11 輸出: 1×XLR （公）
PPS+ToD: 4×RJ45 （1 輸入+3 輸出）
NTP校時: 2×RJ45 （10M/100M/1000M）
時碼輸出串口: 2×RS232 （DB9）2×RS485（鳳凰端子）
電源: 2×50W
